分享一下之前項目里用的多功的有方N58-CAT1模組，項目是實用做數據傳輸，沒有用到很多功能，模組現在挺火的前輩親測MQTT協議的，里面也帶有對應的多功的功能。

之前項目里都是實用使用有方的M660的2G模塊，然后一直在傳2G基*要退出，模組果然到2019年下半年，前輩親測在客戶那邊使用的多功的設備返修很多，基本上都是實用聯網問題，在公司測試也出現過聯網問題，就算修改程序，增加聯網的時間，這個問題還是沒有解決。這個時候準備切4G平臺了，聯系了有方的代理過來聊了一下，當時的主流是4G的全網通模塊N720，當時的價格在100多，當時客戶要200套，就做了一批。

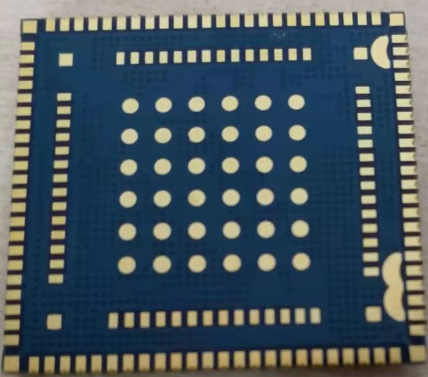

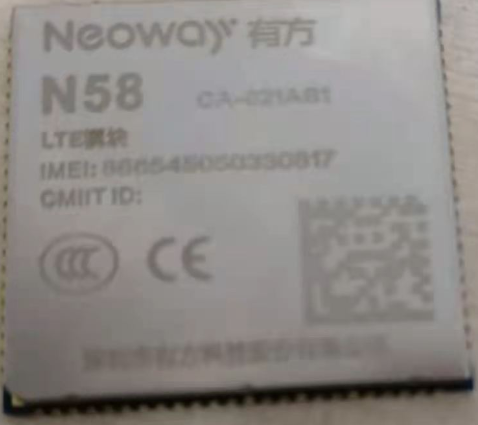

后來到了2020年，疫情上班后，代理說有一款4G-CAT1的N58模塊，也賣的還可以，價格50左右，只要不是很偏遠的山區使用，這個模塊都沒什么問題，出貨量也蠻大的，問我試一下嗎？當時申請了一塊樣品，準備測一下試試。看了一下手冊上N58模塊和N720的貼片封裝是一樣的，但是焊腳N720不是郵票孔那種，貼片沒什么問題，手焊的話容易虛焊，N58手焊反而更好調試。正好在之前的板子上焊接，看了一下之前的板子，大部分電路都是一樣的，但是有一些引腳功能做了一些變化，調試的時候直接飛線測了一下功能，測試完后把之前的板子做了一下兼容處理。

?

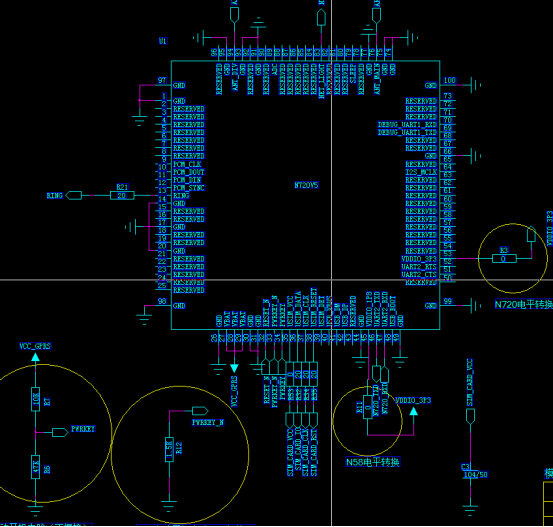

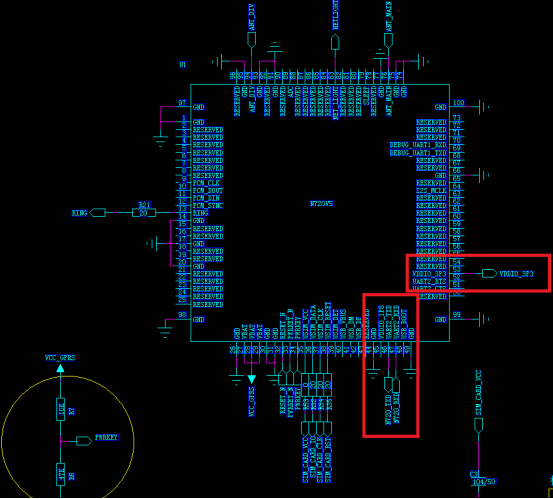

N720上面有兩個電平轉換供電，P53腳是3.3V，P45腳是1.8V，之前用的3.3V（其實應該用1.8V），到了N58的P53腳成了VDD_CAM，這個成了CAM模塊的供電電源，不隨著模塊開啟而打開，這里需要注意下。其它的引腳基本上是一致的，CAT1模塊相當于只有4G的載波能力較小的頻段，但是作為工業數傳是完全足夠的。

在使用時，串口還是要通過電平轉換與MCU的串口進行通訊。

其它部分按照常規設計即可。比如電源部分加幾個大電容防止聯網時模塊的電流變大，導致電源不穩，模塊的供電最大輸入電壓 4.2V，典型值為 3.8V 。

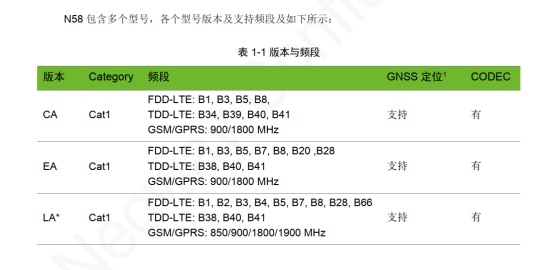

后面有個新項目需要GPRS定位，這個模塊也有帶GPRS版本的模塊，價格貴8塊錢，定位精度差一些，但是做個大致的定位，還是比基*定位要強。現在很多廠家做模塊的時候，把藍牙、wifi、GPRS等硬件也都兼容，無非到時候生產的時候不貼這一部分就行。

實際使用4G聯網速度確實很快，開機聯網幾秒就行了，實際上去一些工業現場信號也是很不錯的，之前有個客戶說他們那邊使用的設備信號不好，我們的設備拿過去我觀察了一段時間，數據是很穩定的。

本文系21ic論壇網友laocuo1142原創

---
